Como programar um controlador solar para vários níveis?

Hora：2026-10-27 Autor：
0%

Table of Contents

Programar um controlador solar para vários níveis exige mais do que escolher percentagens de brilho. É necessário compreender consumo, autonomia, clima e comportamento da bateria. Relatórios da Agência Internacional de Energia (IEA) destacam que a iluminação representa cerca de 15% do consumo mundial de eletricidade. A eficiência, portanto, depende também do controle inteligente.

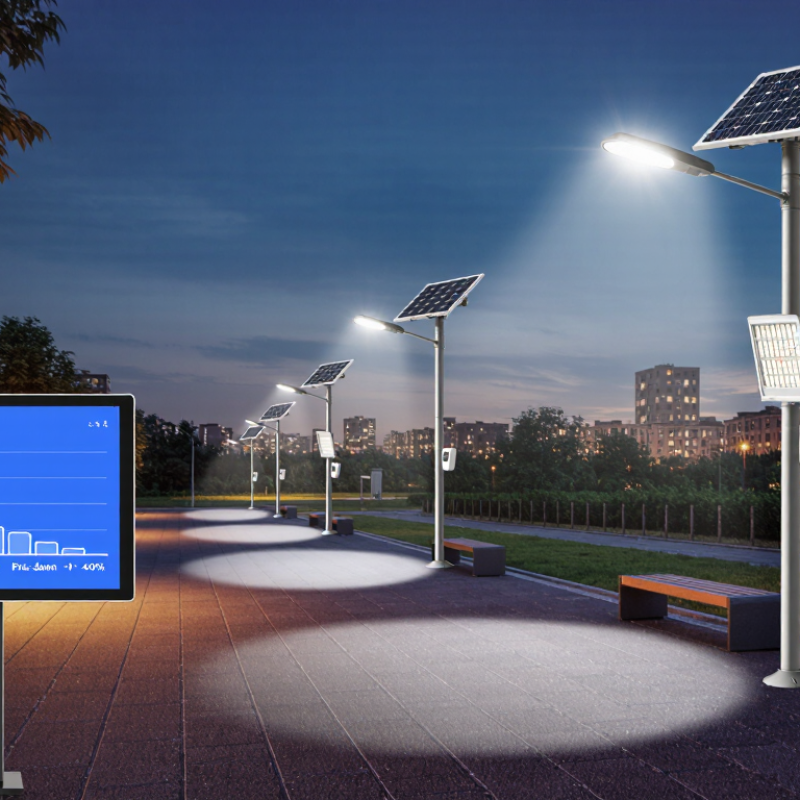

Na iluminação solar pública, o driver combina painel fotovoltaico, bateria, sensor crepuscular e iluminação LED. Durante os primeiros minutos da noite, você pode operar 100% para reforçar a segurança. Depois, reduz para 60% ou 30%, conforme o fluxo de pessoas. Este método prolonga a autonomia. Também reduz os ciclos profundos da bateria. Segundo análises da GOGLA e do Banco Mundial sobre sistemas solares autônomos, desempenho e manutenção estão ligados à qualidade do dimensionamento e da instalação.

A configuração deve considerar horas solares, temperatura local e dias nublados. Um perfil prático pode ser usado 100% ao anoitecer, 70% até à meia-noite e 40% antes do amanhecer. Em locais movimentados, essa lógica pode falhar. A experiência de campo mostra diferenças entre ruas, estações e hábitos urbanos. Vale testar cada horário com um luxímetro simples e registrar a tensão da bateria.

Quem pesquisa como programar um controlador de iluminação pública solar para dimerização multiestágio deve consultar o manual do fabricante. Parâmetros incorretos podem causar desligamentos prematuros. Parece simples. Nem sempre é. A programação ideal nascente de profundidade real, revisão periódica e alguma humildade técnica.

Como programar um controlador solar para vários níveis?
Table of Contents [Hide]
1 Tipos de controladores solares e aplicações em sistemas multiníveis
2 Definição das etapas de carga e dos níveis de tensão
3 Configuração das configurações de cada nível operacional
4 Programação das transições entre carga, flutuação e proteção
5 Testes, configurações e verificação do funcionamento do driver

Tipos de controladores solares e aplicações em sistemas multiníveis

Como programar um controlador solar para vários níveis?

Tipos de controladores solares e aplicações em sistemas multiníveis

Em sistemas solares multiníveis, o controlador organiza a carga, o consumo e a proteção da bateria. O modelo PWM atende instalações pequenas, com painéis e baterias de tensão compatíveis. Já o MPPT aproveita melhor a energia disponível, especialmente com temperaturas baixas ou sombras parciais. Há também drivers programáveis, úteis quando diferentes cargas desabilitam prioridades. Iluminação, bombeamento e comunicação podem funcionar em horários distintos. Pouca margem para improvisos.

A programação deve considerar tensão, corrente, tecnologia da bateria e temperatura ambiente. Em um banco de 24 volts, configure as etapas de carga conforme a ficha técnica da bateria. Os níveis podem incluir carga principal, absorção, flutuação e desligamento por baixa tensão. Para cargas críticas, defina uma saída prioritária e limite o consumo secundário. Fusíveis, cabos dimensionados e ventilação protegem riscos reais. Ainda assim, uma configuração aparentemente correta pode ocorrer com cabos longos ou sensores mal instalados. Na prática, vale registrar tensão ao amanhecer, corrente ao meio-dia e comportamento durante a noite. Funciona, mas exige atenção. Ajustes fixos nem sempre servem para todas as estações. A revisão mensal ajuda a identificar perdas, aquecimento e ciclos incompletos. Em aplicações agrícolas, o driver pode liberar a bomba apenas com carga suficiente, preservando energia para iluminação e monitoramento.

Como programar um controlador solar para múltiplos níveis: Tipos de controladores e aplicações em sistemas solares multiníveis

Tipo de controlador Tensão típica do sistema Nível de aplicação recomendado Principais parâmetros de programação Estratégia de cobrança típica Cargas adequadas Principais vantagens Limitações importantes
Controlador de carga PWM Sistemas de baterias de 12 V ou 24 V Nível básico: iluminação de pequeno porte, sensores e sistemas autônomos de baixo consumo de energia. Tipo de bateria, tensão de desconexão da carga, tensão de reconexão, duração do carregamento e proteção contra baixa tensão. Conecta o painel solar à bateria em pulsos controlados e geralmente opera próximo à tensão da bateria. Luzes LED, pequenos dispositivos de comunicação, equipamentos de monitoramento e pequenas cargas CC. Configuração simples, baixo custo e fácil manutenção. A tensão do painel solar deve ser compatível com o banco de baterias; a captação de energia é menor do que com um controlador MPPT.
Controlador de carga MPPT Sistemas de baterias de 12 V, 24 V, 36 V, 48 V ou superiores, dependendo da classificação do equipamento. Nível intermediário a avançado: sistemas de energia residenciais, agrícolas e remotos Tensão máxima de entrada fotovoltaica, tensão de carregamento da bateria, tempo de absorção, tensão de flutuação, compensação de temperatura e prioridade de carga. Monitora o ponto de máxima potência do conjunto de painéis solares e converte o excesso de tensão em corrente de carga adicional. Refrigeração, bombas, equipamentos de rede, ferramentas de oficina e sistemas mistos CA/CC Melhor aproveitamento da energia, especialmente em condições de frio ou quando a tensão do painel solar é superior à tensão da bateria. Custo mais elevado e maior necessidade de projeto correto de tensão, corrente e térmica.
Controlador de carga CC Geralmente 12 V ou 24 V Nível de gerenciamento de carga dedicado para iluminação e equipamentos de baixa tensão Programação diária de funcionamento, detecção do anoitecer ao amanhecer, nível de dimerização, prioridade de carga e corte por baixa tensão. Fornece energia diretamente para cargas CC, protegendo a bateria contra descarga excessiva. Postes de iluminação, luzes de jardim, placas, ventiladores e sensores remotos. Controle eficiente de cargas CC e operação flexível baseada em tempo. Não se destina a substituir um controlador de carregamento de bateria completo em sistemas maiores.
Controlador solar híbrido Normalmente, sistemas de baterias de 24 V ou 48 V. Nível avançado: sistemas que combinam energia solar, baterias e uma fonte auxiliar. Prioridade solar, backup de rede ou gerador, limite de reserva da bateria, prioridade da fonte de carregamento e condições de transferência. Utiliza primeiro a energia solar e ativa a fonte auxiliar quando o estado de carga da bateria ou as condições de carga o exigirem. Residências, fazendas, clínicas, estações de telecomunicações e pequenas instalações comerciais. Melhora a continuidade do serviço e reduz o uso desnecessário de energia de reserva. Requer uma coordenação cuidadosa entre os limites de carregamento, a capacidade da fonte de reserva e as cargas críticas.
Controlador Modular Multicanal Sistemas de baterias de 12 V a 48 V, dependendo do projeto do módulo. Sistemas multiníveis com grupos de carga separados para cargas essenciais, prioritárias e não essenciais. Limite de corrente do canal, prioridade de carga, agendamento de tempo, limite de reserva de bateria e configurações de desconexão independente. Distribui a energia disponível para diferentes grupos de carga de acordo com a prioridade programada. Iluminação crítica, comunicações, refrigeração, bombeamento de água e cargas de conforto opcionais. Permite o corte de carga faseado e um melhor aproveitamento da energia armazenada limitada. Cada canal deve ser protegido contra sobrecorrente, inversão de polaridade e temperatura excessiva.
Controlador monitorado remotamente Sistemas de 12 V, 24 V ou 48 V Nível profissional: locais remotos, instalações distribuídas e sistemas que requerem manutenção preventiva. Perfil de carregamento, limites de alarme, estado de carga da bateria, intervalo de dados históricos, configurações de comunicação e parâmetros de firmware. Utiliza estágios de carregamento programados enquanto envia dados operacionais por meio de uma conexão com fio ou sem fio. Bombas remotas, telecomunicações, equipamentos de segurança, estações ambientais e iluminação distribuída. Permite o monitoramento de desempenho, diagnóstico de falhas e planejamento de manutenção sem visitas frequentes ao local. Os links de comunicação exigem proteção, configuração e controles de cibersegurança adequados.
Nível de programação Grupo prioritário Carregamentos de exemplo Regra Operacional Sugerida Proteção ou Limiar típico Objetivo em um Sistema Multinível
Nível 1: Cargas Críticas Prioridade máxima Iluminação de emergência, monitoramento médico, equipamentos de comunicação e sistemas de segurança. Mantenha o dispositivo ligado sempre que a bateria estiver dentro da sua faixa de operação segura. Utilize um método conservador de desconexão em baixa tensão e reserve capacidade suficiente da bateria para operações essenciais. Garante a segurança e a comunicação durante períodos de baixa produção de energia solar.
Nível 2: Cargas Essenciais Prioridade média Refrigeração, bombas de água, ventilação e iluminação de rotina. Operar de acordo com a demanda, o cronograma ou a energia solar disponível após o fornecimento às cargas de Nível 1. Desconecta-se automaticamente quando a bateria atinge o limite de reserva programado. Equilibra as necessidades diárias de manutenção com a proteção da bateria.
Nível 3: Cargas Flexíveis Prioridade mais baixa Iluminação decorativa, eletrodomésticos opcionais, carregamento de baterias e ferramentas não essenciais. Operam principalmente durante períodos de forte produção de energia solar ou alto estado de carga da bateria. Utilize um limite inicial para o corte de carga e um religamento retardado para evitar comutação rápida. Impede que o consumo opcional reduza a autonomia disponível para cargas críticas.
Nível 4: Cargas Programadas ou Adiáveis prioridade dependente do tempo Aquecimento de água, irrigação, carregamento de veículos elétricos e carregamento de baterias em grande escala. Funciona durante janelas de produção solar predefinidas ou quando houver energia excedente disponível. Aplique um limite máximo de corrente e interrompa a carga quando as condições de reserva da bateria não forem atendidas. Utiliza o excedente de energia fotovoltaica sem comprometer o funcionamento essencial.
Os valores de programação devem ser verificados em relação à composição química da bateria, às especificações do fabricante, às classificações dos condutores, à temperatura ambiente e aos requisitos elétricos locais.

Definição das etapas de carga e dos níveis de tensão

Como programar um controlador solar para vários níveis?

A programação começa pela definição das etapas de carga e dos níveis de tensão. Na fase de carregamento rápido, o controlador fornece a maior corrente disponível. A tensão sobe gradualmente, sem ultrapassar o limite recomendado pela bateria. Depois, entre a análise. Nessa etapa, a tensão permanece estável enquanto a corrente diminui. Esse período evita uma carga incompleta, comum em sistemas com pouco sol.

O nível de flutuação mantém a bateria carregada, usando uma tensão mais baixa. Em baterias de chumbo-ácido de 12 V, valores próximos de 13,5 a 13,8 V aparecem com frequência. A compra pode ficar entre 14,4 e 14,8 V, mas esses números não são universais. A química, a temperatura e o fabricante alteraram o ajuste. Baterias de lítio com restrições diferentes e, muitas vezes, não precisam de flutuação contínua. Consulte a ficha técnica.

Observe o sistema por vários ciclos. Meça a tensão nos terminais, não apenas no visor do controlador. Cabos longos podem criar perdas perceptíveis. A compensação térmica também merece atenção. Nem todo ajuste inicial fica perfeito. Se a bateria estiver quente, ferve ou apresentar queda rápida de tensão, interrompa o processo e reavalie os parâmetros. Em alguns casos, reduza a tensão de absorção para melhorar a durabilidade. Em outros, prolongar progressivamente essa etapa corrigida de cargas incompletas. Registre cada alteração. Esse cuidado torna a configuração mais segura e verificável.

Como programar um controlador solar para vários níveis?

Estágios de carregamento e valores de tensão recomendados para um sistema de bateria de chumbo-ácido selada de 12 V. Os valores podem variar de acordo com as especificações da bateria, a temperatura e as condições de carregamento.

O controlador aumenta a tensão durante o carregamento em massa e de absorção, e depois a reduz durante o carregamento de flutuação para manter a bateria sem sobrecarga desnecessária.

Configuração das configurações de cada nível operacional

Como programar um controlador solar para vários níveis?

A configuração de cada nível operacional começa pela bateria, não pelo driver. Confirme a tecnologia, a tensão nominal e a capacidade disponível. Esses dados definem limites seguros de carga e descarga. Sem essa verificação, o sistema pode trabalhar com cortes prematuros ou aquecimento excessivo.

No nível normal, ajuste a tensão de absorção, a flutuação e o tempo de permanência. Use uma medida de temperatura junto com a bateria, especialmente em locais muito quentes ou frios.

No nível de economia, reduza cargas não essenciais quando a tensão cair abaixo do limite definido. O corte deve incluir uma margem de recuperação, chamada histerese. Assim, o equipamento não liga e desliga repetidamente. Poupe relés e energia.

Sem nível de proteção, configure a desconexão das cargas prioritárias somente quando a bateria atingir o limite mínimo recomendado. Preservar iluminação de emergência ou sistemas essenciais, quando existirem.

Registre tensão, corrente e temperatura durante vários dias. Compare os valores ao amanhecer e no fim da tarde. O primeiro ajuste recentemente ficou perfeito. Uma nuvem passageira pode alterar a leitura.

Também é comum confiar demais na tensão, embora uma carga ligada à perda desse valor. Revise as configurações após observar o consumo real. Consulte o manual técnico e interrompa o procedimento se houver cabos aquecidos, cheiros visíveis ou sinais de danos.

Programação das transições entre carga, flutuação e proteção

Programar um controlador solar para vários níveis exige mais do que definir especificamente. A transição entre carga, flutuação e proteção deve considerar química da bateria, temperatura e consumo real. Na fase de carga principal, o driver de corrente elevada até atingir o limite configurado. Depois, mantém a tensão por um período controlado. A flutuação reduz essa tensão para evitar aquecimento e perda prematura de eletrólito.

A proteção precisa agir antes da descarga profunda. Configure um limite de corte e uma margem de retorno. Sem esse sinal, o sistema pode ligar e desligar repetidamente durante a noite. Relatórios da IRENA indicam que a energia solar adicionou cerca de 345 GW em 2023. O crescimento aumenta a necessidade de ajustes confiáveis ​​em instalações domésticas e comerciais. Dados da IEA PVPS também mostram expansão contínua da geração distribuída. Porém, os números globais não substituem precisão local. Esse é um ponto frequentemente ignorado.

Dicas: registre tensão, corrente e temperatura durante sete dias. Ajuste uma variável por vez. Use compensação térmica quando a bateria for necessária. Em sistemas de lítio, evite copiar parâmetros de baterias de chumbo-ácido. Defina atrasos de transição entre três e dez minutos, conforme o perfil de carga. Teste a proteção com cuidado. Um pequeno erro pode reduzir bastante uma vida útil.

Testes, configurações e verificação do funcionamento do driver

Como programar um controlador solar para vários níveis?

Testes, configurações e verificação do funcionamento do driver

Programar vários níveis exige a bateria, a carga e a tensão disponíveis. Consulte os valores técnicos do sistema antes de alterar qualquer parâmetro. Defina níveis para carga normal, carga reduzida e desligamento preventivo. Cada nível precisa de uma tensão de atuação e outra de retorno. Essa diferença evita ações repetidas. Pequenos atrasos também ajudam.

Faça os testes com um multímetro confiável. Meça a tensão do painel, da bateria e da saída do controlador. Registre os valores em horários diferentes. A luz muda rapidamente com as nuvens. Por isso, um único teste pode enganar. Verifique também a polaridade, os terminais e o aperto dos cabos. Um detalhe simples causa falhas intermitentes.

Teste o motorista com uma carga conhecida e observe cada transição. Confirme se o primeiro nível reduz a carga corretamente. Depois, simule uma queda gradual de tensão. Veja se o desligamento ocorre no ponto configurado. Aguarde alguns minutos antes de concluir. Em bancada, o comportamento pode parecer perfeito, mas a temperatura altera as leituras. Essa foi uma falha que eu subestimaria novamente. Cadastre dados, respostas e respostas do sistema. Se os valores oscilarem, revise os limites e aumente o histórico com cautela. Nunca ajuste tudo de uma vez.

FAQS

Como definir as etapas de carga de um controlador solar?

Divida o processo em carga principal, absorção, flutuação e proteção. Na carga principal, a corrente é mais alta. Na absorção, a tensão permanece estável e a corrente diminui. A flutuação usa uma tensão menor para manter a bateria carregada. A proteção evita descargas profundas. O ajuste inicial pode falhar.

Que tensão usar em uma bateria de chumbo-ácido de 12 V?

A flutuação costuma ficar entre 13,5 e 13,8 V. A absorção aparece frequentemente entre 14,4 e 14,8 V. Esses valores são referências, não regras universais. Temperatura, capacidade e especificações técnicas alteram os limites. Confirme sempre os dados da bateria.

Baterias de lítio precisam de flutuação contínua?

Nem sempre. Algumas baterias de lítio usam parâmetros diferentes e dispensam flutuação contínua. Copiar ajustes de chumbo-ácido pode causar problemas. Verifique a ficha técnica e os limites do sistema de proteção. A química da bateria muda tudo.

Onde medir a tensão durante a programação?

Meça diretamente nos terminais da bateria. O visor pode mostrar um valor diferente. Cabos longos criam perdas perceptíveis, especialmente com corrente elevada. Compare as leituras no amanhecer e no fim da tarde. Uma carga ligada também pode distorcer a medição.

Como evitar ligações e desligamentos repetidos?

Configure um limite de corte e uma margem de retorno. Essa margem é chamada histerese. Ela impede que o equipamento alterne durante pequenas variações noturnas. Atrasos entre três e dez minutos também podem ajudar. A duração adequada depende do consumo real.

Como programar o nível de economia?

Reduza cargas não essenciais quando a tensão cair abaixo do limite definido. Mantenha iluminação essencial, quando houver. Escolha cargas prioritárias antes de iniciar os testes. Observe se o corte ocorre cedo demais. Às vezes, a margem precisa de revisão.

Como usar a compensação térmica?

Instale o sensor próximo da bateria, não distante no gabinete. Temperaturas altas e baixas alteram o comportamento da carga. Uma bateria quente pode indicar tensão excessiva ou outro problema. Se houver aquecimento, cheiro incomum ou queda rápida, interrompa o processo. Não ignore sinais físicos.

Quantos dias devo observar o sistema?

Registre tensão, corrente e temperatura durante pelo menos sete dias. Anote cada alteração feita no controlador. Compare manhãs, tardes, dias nublados e períodos de maior consumo. Ajuste apenas uma variável por vez. Um primeiro ajuste raramente fica perfeito.

Conclusion

Programar um driver solar para vários níveis exige compreender o tipo de sistema, a capacidade da bateria, o painel utilizado e a finalidade de cada etapa operacional. Primeiro, defina os níveis de tensão e as fases de carga, como carga principal, absorção, flutuação e proteção contra descarga excessiva. Em seguida, configurem-se as configurações de iluminação, temporização e redução gradual da potência, de acordo com o período noturno e o consumo previsto. Nesse contexto, o conceito “como programar um controlador de iluminação pública solar para dimerização multiestágio” ajuda a organizar uma estratégia de iluminação eficiente e adaptável.

As transições entre carga, flutuação, proteção e diferentes níveis de brilho devem ocorrer com limites seguros, evitando oscilações e prolongando a vida útil da bateria. Depois da programação, é essencial testar cada cenário, verificar o extremo, observar o comportamento das cargas e confirmar o retorno correto após uma falha ou reinício. Registros de resultados facilitam ajustes posteriores e garantem um funcionamento estável, econômico e confiável.
